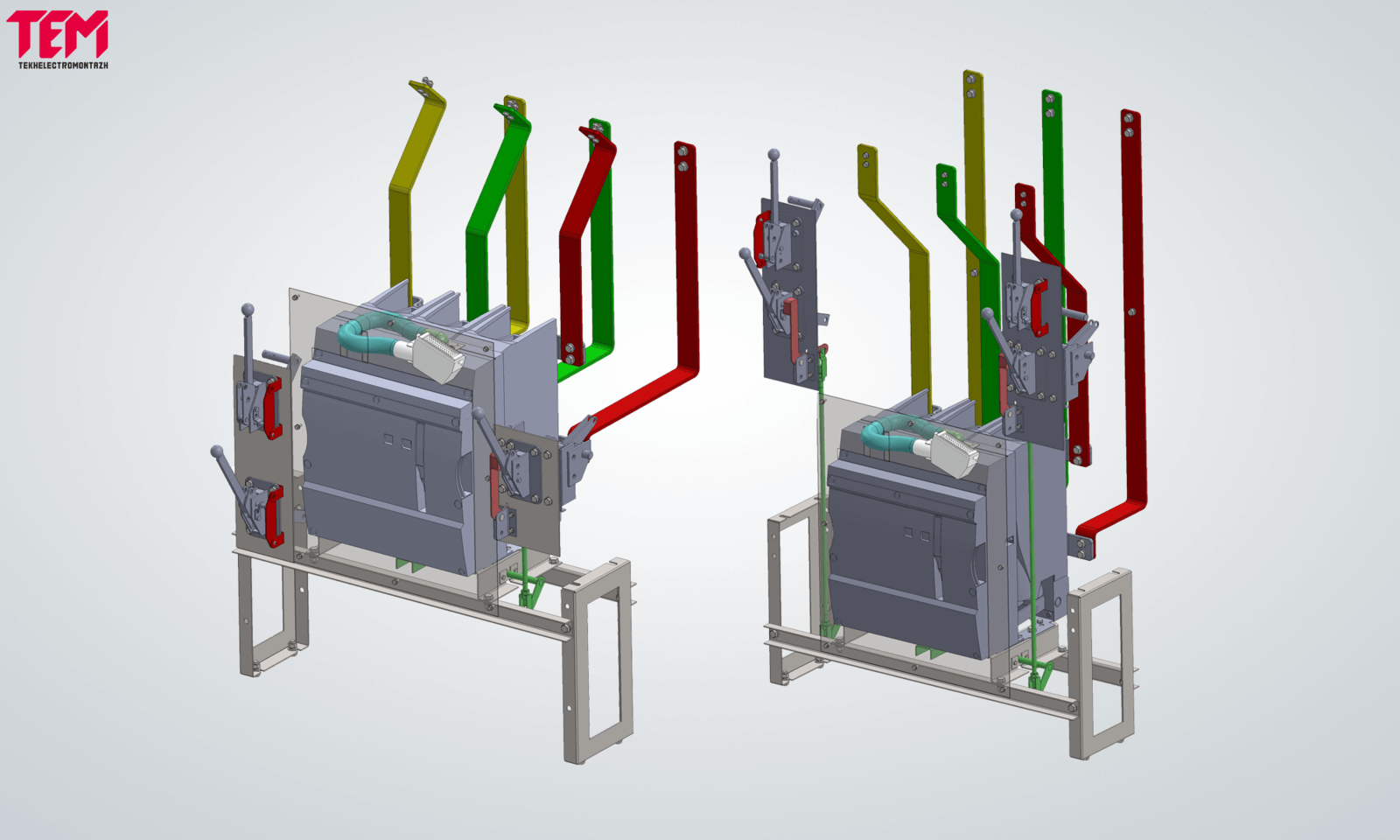

| Типовий комплект адаптації |
|
ТКА-ТЕМ-10 |
ТКА-ТЕМ-20 |
ТКА-ТЕМ-35 |
| № |
Найменування параметру |
Од. вим |
Значення
|
| 1 |
Номінальна напруга |
кВ |
3; 6; 10; 15 |
20 |
33; 35 |
| 2 |
Максимальна робоча напруга відносно номінальної |
кВ |
3,6; 7,2; 12; 17,5 |
24 |
36; 40,5 |
| 3 |
Випробувальна напруга промислової частоти |
кВ/1хв. |
24; 32; 42 |
65 |
95 |
| 4 |
Номінальна напруга що витримується при грозовому імпульсі |
кВ |
40; 60; 75; 95 |
125 |
195 |
| 5 |
Номінальна напруга допоміжних кіл |
В |
DC – 24-30, 48-60, 100-130, 200-250;
AC – 24, 48, 100-130, 200-250
|
| 6 |
Номінальна частота |
Гц |
50; 60 |
| 7 |
Номінальний струм головних кіл |
А |
630; 1250; 1600;
2000; 2500; 3150; 4000
|
630; 1250; 1600;
2000; 2500
|
630; 1250; 1600;
2000; 2500
|
| 8 |
Номінальний струм збірних шин |
А |
630; 1250; 1600;
2000; 2500; 3150; 4000
|
630; 1250; 1600;
2000; 2500
|
630; 1250; 1600;
2000; 2500
|
| 9 |
Номінальний струм відключення вимикача |
кА |
20; 25; 31,5; 40; 50 |
25; 31,5 |
25; 31,5 |
| 10 |
Номінальний струм відключення контактора |
кА |
4,5; 6; 8; 10 |
ні |
ні |
| 11 |
Струм термічної стійкості |
кА |
16; 20; 25; 31,5; 40; 50 |
25; 31,5 |
25; 31,5 |
| 12 |
Час протікання струму термічної стійкості |
с |
3 |
| 13 |
Струм електродинамічної стійкості головних ланцюгів |
кА |
26; 51; 64; 81; 102; 128 |
64; 81 |
64; 81 |
| 14 |
Номінальна потужність вмонтованих в шафу трансформаторів власних потреб |
кВА |
25; 40; 63 |
| 15 |
Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 |
нормальна |
| 16 |
Види ізоляції |
повітряна; комбінована |
| 18 |
Наявність ізоляції струмоведучих частин |
з ізольованими шинами;
з частково ізольованими шинами |
| 21 |
Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 |
ІР 00 |
| 23 |
Тип вимикача |
EvoPact HVX EP-12 kV; EvoPact HVX EP-17,5 kV;
EasyPactEXE-12 kV; EasyPactEXE-17,5 kV;
ISF1- 12kV; LF-12,5 kV;LF- 17,5 kV;
VAH generator circuit breaker-12 кV;
VAH generator circuit breaker-17,5 кV
SF1-12kV; SF1-17,5kV; VXA-17,5kV
виробництва Schneider Electric
|
EvoPact HVX EP- 24 kV;
EVOLIS-24 kV;
SF1-24kV;
SF2-24kV;
ISF2-24kV
VXA-27,5kV
виробництва Schneider Electric;
|
EvoPact HVX EP-35 kV;
SF1-36kV;
SF2-40,5kV;
VXC High -38 kV,
виробництва Schneider Electric
|
| 24 |
Тип контактора |
CBX, CVX, Rollarc
виробництва Schneider Electric
|
ні |
ні |
| 25 |
Тип вимірювального трансформатора напруги |
Згідно опитувального листа |
| 26 |
Тип трансформатора власних потреб |
Згідно опитувального листа |
| 27 |
Наявність моторизованого приводу «вкочення- викочування»* |
За додатковим замовленням |
| 28 |
Габаритні розміри, не більше, мм |
ширина
глибина
висота
|
Згідно опитувального листа
Згідно опитувального листа
Згідно опитувального листа
|
| 31 |
Кліматичне виконання та и категорія розміщення по ГОСТ15150 |
У3 |
| 32 |
Умови експлуатації:
|
– верхнє робоче значення температури навколишнього повітря; + 55ºС;
– нижнє робоче значення температури навколишнього повітря; – 40ºС;
– верхнє значення відносної вологості повітря 100% при + 25ºС;
– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;
– тип атмосфери II, промислова по ГОСТ15150.
|
