Застосування
ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє обладнання для ретрофіту низьковольтних комплектних розподільчих пристроїв 0,4 кВ, а саме:
- «ТКА-АВ2М», для заміни викотних вимикачів АВМ; АВ2М;
- «ТКА-Електрон», для заміни викотних вимикачів Э06В; Э16В; Э25В; Э40В.

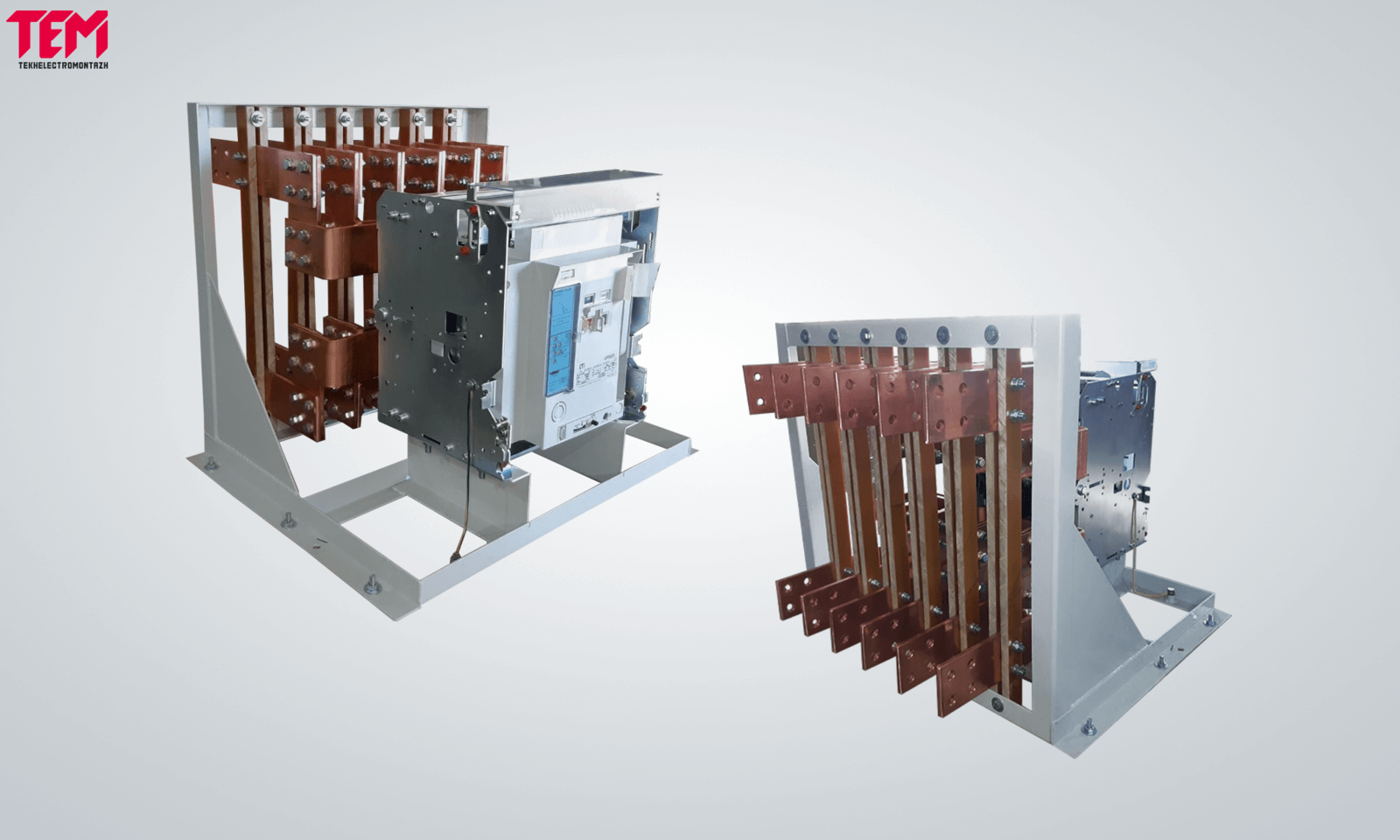

Типовий комплект адаптації серії ТКА-Електрон.
Типовий комплект адаптації (далі ТКА) ТКА-Електрон з сучасними автоматичними вимикачами, розроблений для розподільних пристроїв внутрішньої установки 0,4 кВ серії КТП, 2КТП та ін. які випускались раніше.
Типовий комплект адаптації ТКА-Електрон призначений для заміни (ретрофіта) старих викатних автоматичних вимикачів серії Э06В; Э16В; Э25В; Э40В виробництва «Контактор» з метою модернізації, вдосконалення, підвищення надійності та безпеки існуючих КТП, 2КТП виготовлених у минулих роках.
Типовий комплект адаптації ТКА-Електрон повністю адаптований до відповідних НКУ, встановлюються в відсік НКУ з малим часом і обсягом на виконання монтажних робіт.
Монтаж ТКА-Електрон проводиться в існуючі НКУ за принципом «Демонтував старий – встановив новий».
Типовий комплект адаптації ТКА-Електрон дозволяє вибірково відключити тільки ту шафу НКУ, яка в даний момент модернізується, що актуально для діючих виробництв з безперервним циклом.
Типовий комплект адаптації ТКА-Електрон має новий принцип викочування висувного апарату – більш легке, без додаткових зусиль.
Типовий комплект адаптації ТКА-Електрон комплектуються комутаційними апаратами компанії Schneider Electric
Переваги
Типовий комплект адаптації серії ТКА-Електрон має основні переваги:
- економія на капітальних витратах в порівнянні з повною заміною НКУ;
- підвищення надійності роботи НКУ, продовження ресурсу;
- зниження експлуатаційних витрат;
- підвищення рівня безпеки персоналу;
- мінімальний час відключення споживачів;
- приєднується до існуючих шин без доопрацювань;
- роз’єм підключення вторінних кіл, ідентичний роз’єму вимикачів серії «АВМ/АВ2М».
- мала вага нових комутаційних апаратів;
- екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.
Параметри

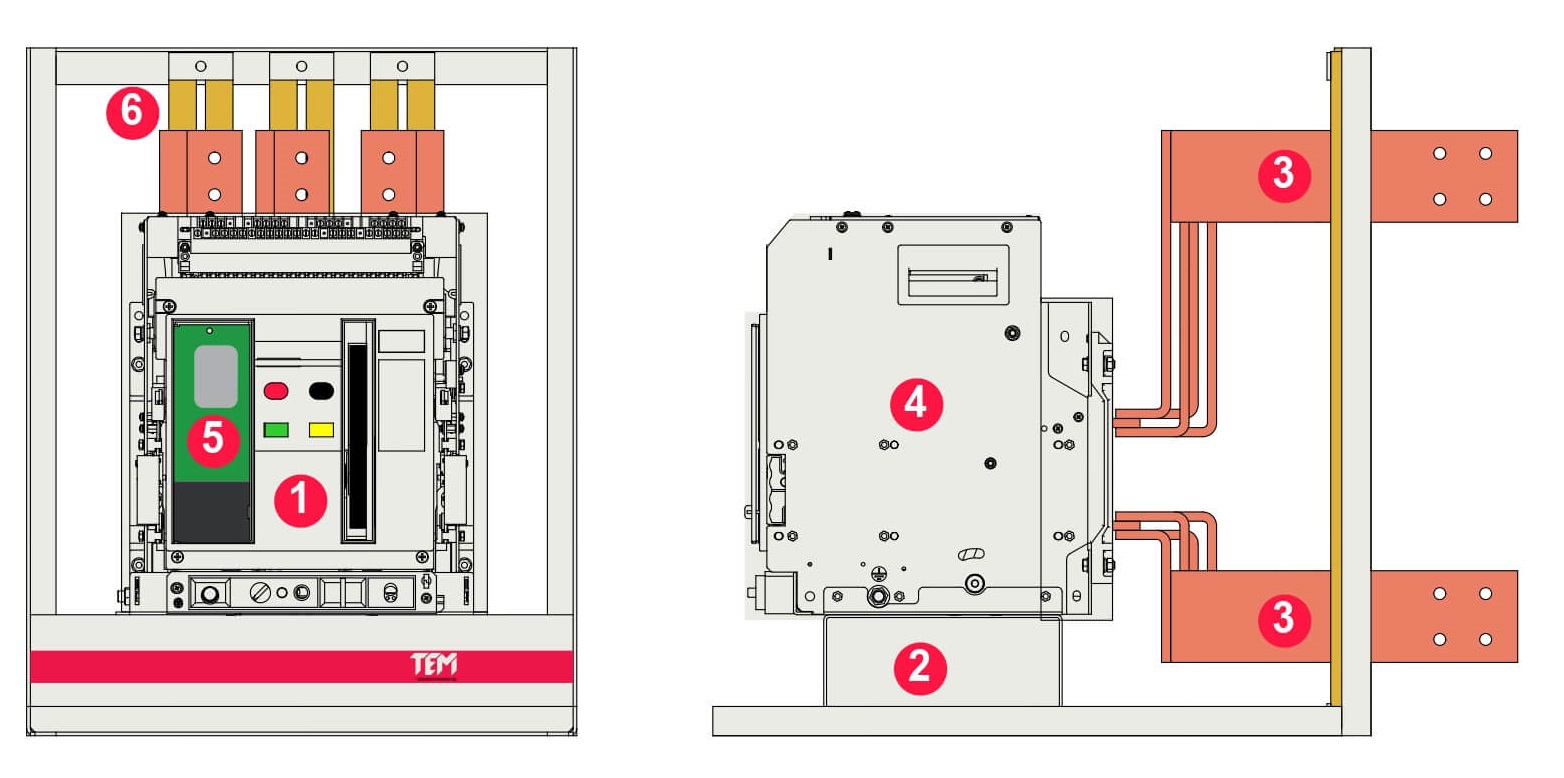

Конструкція типових комплектів адаптації ТКА-Електрон.
- Головний апарат
- Рама
- Електричне з’єднання шинами
- Шасі автоматичного вимикача( корзина)
- Блок керування та контролю MicroLogic
- Опорна ізоляція
|
Перелік типових комплектів адаптації ТКА-Електрон.
| Вимикач ТКА-Електрон |
Тип ТКА-Електрон |
Э06В
викотний з ручним приводом
630А, 800А,1000А |
ТКА-Е06В-630-Р |
| ТКА-EЭ06В-800-Р |
| ТКА-E06В-1000-Р |
Э06В
викотний з е./м. приводом
630А, 800А,1000А |
ТКА-E06В-630-М |
| ТКА-E06В-800-М |
| ТКА-E06В-1000-М |
Э16В
викотний з е./м. приводом
630А, 1000А,1600А |
ТКА-E16В-630-М |
| ТКА-E16В-800-М |
| ТКА-E16В-1000-М |
Э25В
викотний. с э/м приводом
1600А, 2500А |
ТКА-E25В-1600-М |
| ТКА-E25В-2500-М |
Э40В
2500А, 4000А
викотний з е./м. приводом |
ТКА-E40В-2500-М |
| ТКА-E40В-4000-М |
|
Даний перелік не є остаточним, наші фахівці готові розробити нетиповий, індивідуальний комплект адаптації під Ваше НКУ.
Параметри типових комплектів адаптації серії ТКА-Електрон приведені в таблиці.
| Типовий комплект адаптації |
ТКА-Електрон |
| № |
Найменування параметру |
Од. вим |
Значення |
| 1 |
Номінальна напруга |
кВ |
0,4 |
| 2 |
Номінальна напруга допоміжних кіл |
В |
AC/DC- 220 |
| 3 |
Номінальна частота |
Гц |
50 |
| 4 |
Номінальний струм головних кіл |
A |
250; 400; 630; 800;1250;1600;
2000; 2500; 4000; 5000; 6300А
|
| 5 |
Тип автоматичного вимикача |
|
Masterpact MTZ; EasyPact MVS;
MasterPact NW; ComPact NSX; Compact NS
виробництва Sсhneider Electric |
