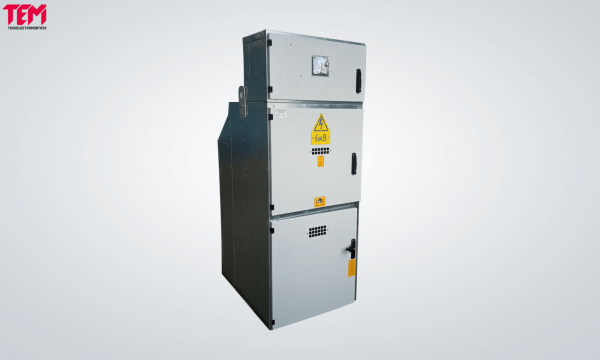

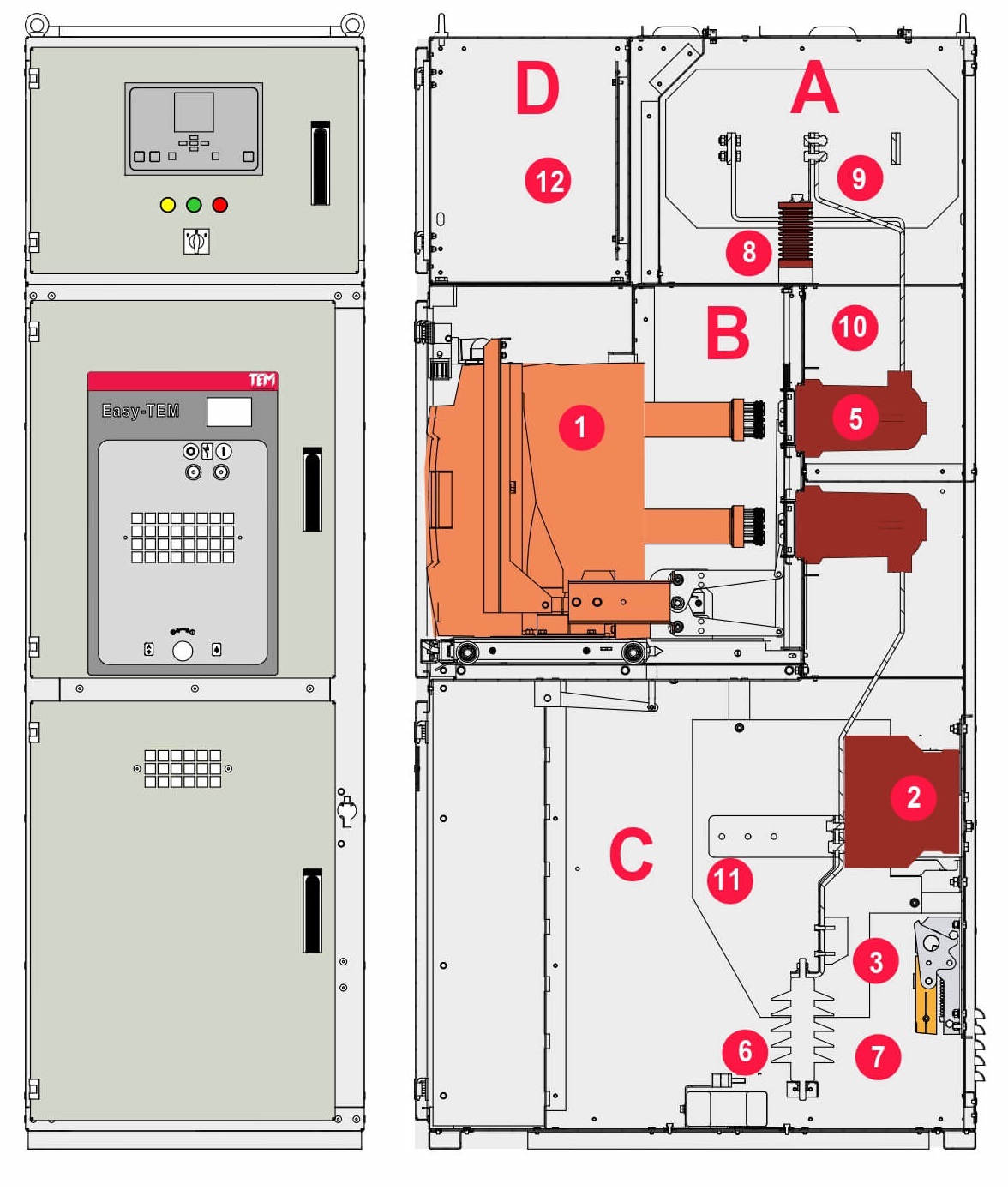

| Камери збірні одностороннього обслуговування |
Easy-TEM-10 |
| № |
Найменування параметру |
Од. вим |
Значення |
| 1 |
Номінальна напруга |
кВ |
3; 6; 10; 15 |
| 2 |
Максимальна робоча напруга відносно номінальної |
кВ |
3,6; 7,2; 12; 17,5 |
| 3 |
Випробувальна напруга промислової частоти |
кВ/1хв. |
24; 32; 42 |
| 4 |
Номінальна напруга що витримується при грозовому імпульсі |
кВ |
40; 60; 75 |
| 5 |
Номінальна напруга допоміжних кіл |
В |
DC – 24-30, 48-60, 100-130, 200-250;
AC – 24, 48, 100-130, 200-250
|
| 6 |
Номінальна частота |
Гц |
50; 60 |
| 7 |
Номінальний струм головних кіл |
А |
630; 1250; 1600 |
| 8 |
Номінальний струм збірних шин |
А |
630; 1250; 1600 |
| 9 |
Номінальний струм відключення вимикача |
кА |
20; 25; 31,5 |
| 10 |
Номінальний струм відключення контактора |
кА |
4,5; 6; 8; 10 |
| 11 |
Струм термічної стійкості |
кА |
16; 20; 25; 31,5 |
| 12 |
Час протікання струму термічної стійкості |
с |
3 |
| 13 |
Струм електродинамічної стійкості головних ланцюгів |
кА |
26; 51; 64; 81 |
| 14 |
Номінальна потужність вмонтованих в шафу трансформаторів власних потреб |
кВА |
25; 40; 63 |
| 15 |
Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 |
нормальна |
| 16 |
Види ізоляції |
повітряна; комбінована |
| 17 |
Наявність викотних елементів в шафах |
з викотними елементами*
без викотних елементів
|
| 18 |
Наявність ізоляції струмоведучих частин |
з ізольованими шинами;
з частково ізольованими шинами
|
| 19 |
Вид лінійних високовольтних приєднань |
кабельний;
шинний
|
| 20 |
Вид обслуговування |
односторонній; двосторонній |
| 21 |
Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 |
ІР 20, IP 34 |
| 22 |
Вид керування |
місцеве;
дистанційне
|
| 23 |
Тип вимикача |
EvoPact HVX EP- 12 kV; EvoPact HVX EP-17,5 kV;
EasyPactEXE- 12 kV; EasyPactEXE- 17,5 kV;
ISF1- 12kV
LF -12,5 kV; LF- 17,5 kV;
VAH generator circuit breaker-12 кV;
VAH generator circuit breaker -17,5 кV
SF1-12kV; SF1-17,5kV;VXA-17,5kV
виробництва Schneider Electric
|
| 24 |
Тип контактора |
CBX, CVX, Rollarc
виробництва Schneider Electric
|
| 25 |
Тип вимикача навантаження |
LBSkit- 12 kV;
AirPact-12 kV
виробництва Schneider Electric
|
| 26 |
Тип роз’єднувача |
MV Indoor switches OW |
| 27 |
Наявність моторизованого приводу «вкочення- викочування»* |
За додатковим замовленням |
| 28 |
Наявність моторизованого приводу управління заземлювачем** |
За додатковим замовленням |
| 29 |
Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** |
За додатковим замовленням |
| 30 |
Габаритні розміри |
| |
Ширина |
мм |
750/800/900/1000 |
| |
Глибина |
мм |
800/900/1100/1350 |
| |
Висота |
мм |
2200 |
| 31 |
Кліматичне виконання та и категорія розміщення по ГОСТ15150 |
У3 |
| 32 |
Умови експлуатації:
– верхнє робоче значення температури навколишнього повітря; + 55ºС;
– нижнє робоче значення температури навколишнього повітря; – 40ºС;
– верхнє значення відносної вологості повітря 100% при + 25ºС;
– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;
– тип атмосфери II, промислова по ГОСТ15150.
|
| 33 |
Примітка:
Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.
* Моторизовані викотні елементи за погодженням.
**Моторизовані приводи управління заземлювачем за погодженням.
***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
|
