ПККЗ-ТЕМ-10

Пересувні кар’єрні камери зовнішньої установки серії ПККЗ-ТЕМ-10
Номінальна напруга: 3; 6; 10; 15 кВ
Максимальна робоча напруга: 3,6; 7,2; 12; 17,5 кВ
Номінальний струм головних кіл: 630; 1250А
Номінальний струм відключення вимикача: 20; 25; 31,5 кА

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє пересувні кар’єрні камери зовнішньої установки 6 (10) кВ, а саме:

ПККЗ серії ТЕМ-10.

Пересувні кар’єрні камери зовнішньої установки (далі ПККЗ ) серії ПККЗ-ТЕМ-10 з стаціонарними вакуумним (елегазовим) вимикачем (контактором) середнього розташування, з розділеними відсіками, повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій призначені для підключення до високовольтної ЛЕП різних пересувних споживачів: екскаваторів, бурильних установок, драг, земснарядів, компресорів, конденсаторних установок і т.д., а також для установки в магістральних і відгалужувальних мережах кар’єрів.

ПККЗ-ТЕМ-10 з повітряною ізоляцією виготовляються для вітчизняної гірничо-добувної промисловості, а також для поставок на експорт.

ПККЗ-ТЕМ-10 комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Пересувні кар’єрні камери зовнішньої установки (далі ПККЗ ) серії ПККЗ-ТЕМ-10 має основні переваги:

  • зменшені розміри шаф ПККЗ;
  • корпус виконаний з високоякісної  сталі;
  • корпус розділений на відсіки металевими перегородками і має підвищену механічну міцність;
  • безпека обслуговування:
    • наявність механічних і електромагнітних блокувань, які оберігають від помилок під час оперативних перемикань;
    • конструкція, що захищає від ураження електричної дуги;
  • простота технічного обслуговування і ремонту, зручний доступ до апаратури і місця приєднання повітряної лінії і кабелів;
  • використання сучасної апаратури;
  • моторний привід управління роз’єднувачами (на замовлення);
  • моторний привід управління заземлючими ножами (на замовлення);
  • мала вага нових комутаційних апаратів;
  • екологічно сумісний- виготовлений з матеріалів, що піддаються вторинній переробці.

Параметри

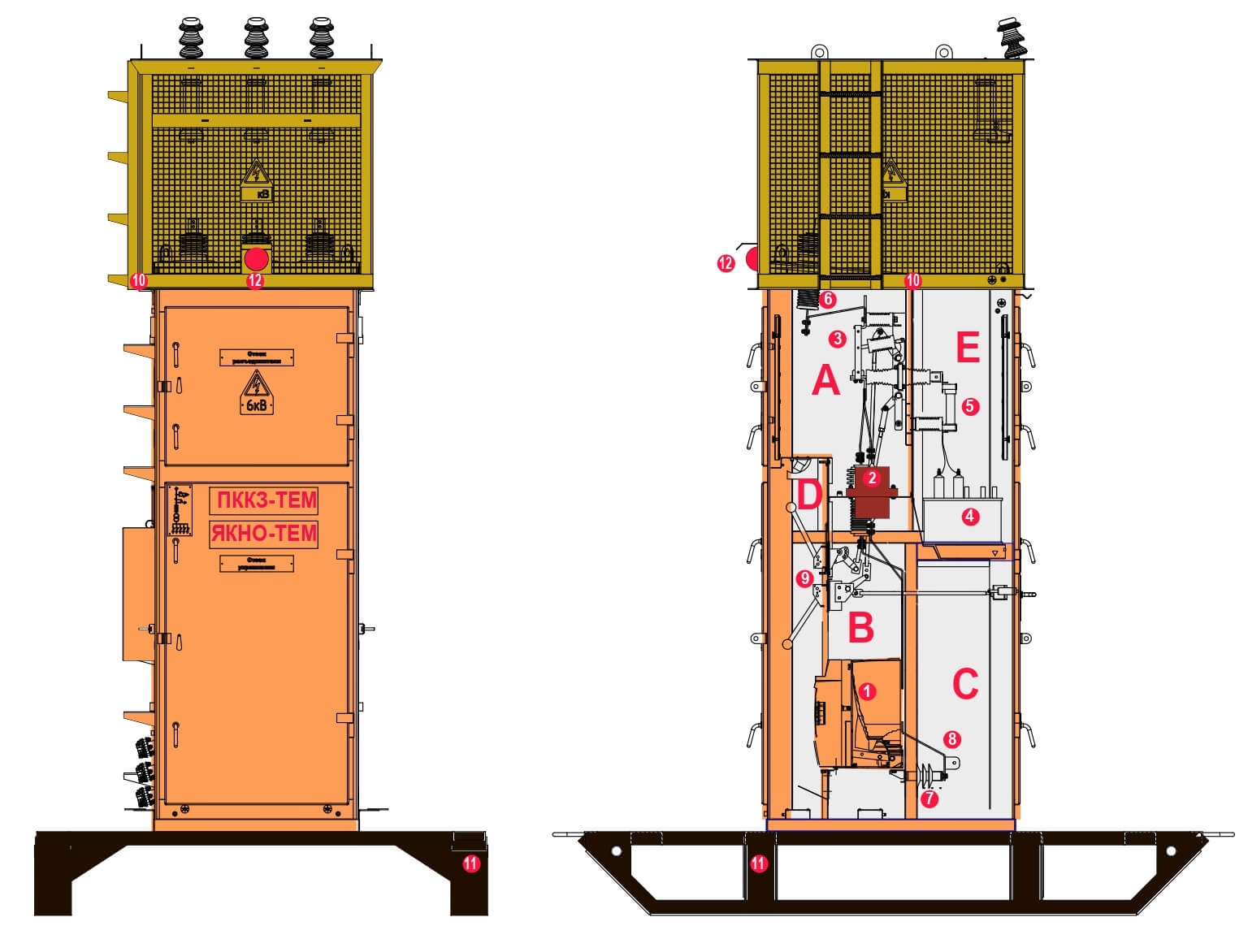

Конструкція ПККЗ-ТЕМ-10.

​

  1. Відсік повітряного вводу
  2. Відсік силового трансформатора
  3. Відсік запобіжників
  4. Релейний відсік
  1. Головний апарат
  2. Трансформатори струму
  3. Шинний роз’єднувач
  4. Трансформатори напруги
  5. Запобіжники
  6. Прохідні ізолятори
  7. Обмежувачі напруги
  8. Місце підключення кабелю
  9. Встановлення вторинної комплектації
  10. Корзина повітряного вводу
  11. Сани
  12. Зовнішній світлодіодний світильник, червоний

Параметри пересувних кар’єрних камер зовнішньої установки серії ПККЗ-ТЕМ-10 приведені в таблиці.

Комплектний розподільчий пристрій  ПККЗ-ТЕМ-10
№ Найменування параметру Од. вим Значення
1 Номінальна напруга кВ 3; 6; 10; 15
2 Максимальна робоча напруга відносно номінальної кВ 3,6; 7,2; 12; 17,5
3 Випробувальна напруга промислової частоти кВ/1хв. 24; 32; 42
4 Номінальна напруга що витримується при грозовому імпульсі кВ 40; 60; 75; 95
5 Номінальна напруга допоміжних кіл В

DC – 24-30, 48-60, 100-130, 200-250;

AC – 24, 48, 100-130, 200-250
6 Номінальна частота Гц 50; 60
7 Номінальний струм головних кіл А 630; 1250; 1600; 2000; 2500
8 Номінальний струм збірних шин А –
9 Номінальний струм відключення вимикача кА 20; 25; 31,5
10 Номінальний струм відключення контактора кА 4,5; 6; 8; 10
11 Струм термічної стійкості кА 16; 20; 25; 31,5
12 Час протікання струму термічної стійкості с 3
13 Струм електродинамічної стійкості головних ланцюгів кА 26; 51; 64; 81
14 Номінальна потужність вмонтованих в шафу трансформаторів власних потреб кВА 25; 40; 63
15 Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 нормальна
16 Види ізоляції повітряна; комбінована
17 Наявність викотних елементів в шафах без викотних елементів
18 Наявність ізоляції струмоведучих частин

з ізольованими шинами;

з частково ізольованими шинами
19 Вид лінійних високовольтних приєднань

кабельний;

шинний
20 Вид обслуговування двосторонній
21 Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 ІР 54
22 Вид керування

місцеве;

дистанційне
23 Тип вимикача

EvoPact HVX EP-12 kV; EvoPact HVX EP-17,5 kV;

EasyPactEXE-12 kV; EasyPactEXE-17,5 kV;

ISF1- 12kV; LF-12,5 kV;LF- 17,5 kV;

VAH generator circuit breaker-12 кV;

VAH generator circuit breaker-17,5 кV;

SF1-12kV; SF1-17,5kV; VXA-17,5

виробництва Schneider Electric
24 Тип контактора

CBX, CVX, Rollarc

виробництва Schneider Electric
25 Тип вимикача навантаження

LBSkit- 12 kV;

AirPact-12 kV

виробництва Schneider Electric
26 Тип роз’єднувача РВ-10, РВЗ-10, РФЗ-10
27 Наявність моторизованого приводу «вкочення- викочування»* ні
28 Наявність моторизованого приводу управління  заземлювачем** За додатковим замовленням
29 Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** За додатковим замовленням
30 Габаритні розміри
  Ширина мм 1000
  Глибина мм 1200
  Висота мм 2800/4000 (з повітряним вводом)
31 Кліматичне виконання та и категорія розміщення по ГОСТ15150 У1
32

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 55ºС;

– нижнє робоче значення температури навколишнього  повітря; – 40ºС;

– верхнє значення відносної вологості повітря 100% при + 25ºС;

– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;

– тип атмосфери II, промислова по ГОСТ15150.
33

Примітка:

Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.

* Моторизовані викотні елементи за погодженням.

**Моторизовані приводи управління заземлювачем за погодженням.

***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
