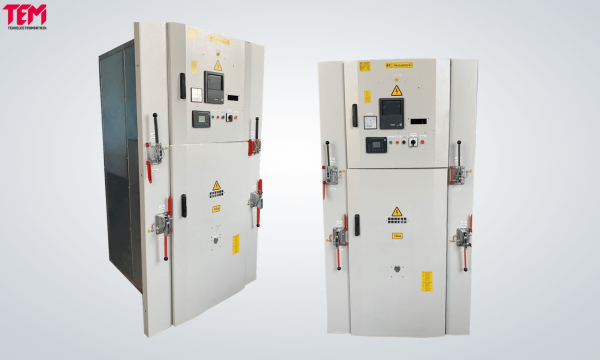

Дозакрасить на 1SWGR_TEM_BDS_temcomua
Категории: Теги:

ТЕМ-DBS-10

Комплектний розподільчий пристрій, з подвійною системою збірних шин серії ТЕМ-DBS-10
Номінальна напруга: 3; 6; 10; 15 кВ
Максимальна робоча напруга: 3,6; 7,2; 12; 17,5 кВ
Номінальний струм головних кіл: 630; 1250; 1600; 2000; 2500; 3150 А
Номінальний струм відключення вимикача: 20; 25; 31,5 кА

Застосування

ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» виготовляє комплектні розподільчі пристрої середньої напруги внутрішньої установки 6(10); 20; 35 кВ а саме:

Комплектний розподільчий пристрій (далі КРП), з подвійною системою збірних шин серії ТЕМ-DBS-10 внутрішньої установки з висувним вакуумним (елегазовим) вимикачем (контактором) середнього розташування, з розділеними відсіками, повітряною ізоляцією, із забезпеченням локалізації аварійних ситуацій призначене для розподілу електричної енергії трифазного змінного струму частотою 50 Гц, номінальною напругою 3; 6; 10; 15 кВ в мережах з ізольованою або заземленою через дугогасильний реактор або резистор нейтраллю.

КРП з подвійною системою збірних шин ТЕМ-DBS-10 з повітряною ізоляцією виготовляються для промислового і сільського господарства, а також для поставок на експорт і можуть встановлюватися в модульних контейнерах.

КРП з подвійною системою збірних шин ТЕМ-DBS-10 застосовується як на первинному, так і на вторинному рівнях розподілу електроенергії.

Шафи КРП з подвійною системою збірних шин ТЕМ-DBS-10 використовуються генеруючими та мережевими компаніями, промисловими підприємствами і на об’єктах інфраструктури.

КРП з подвійною системою збірних шин ТЕМ-DBS-10 на замовлення можуть встановлюватися в блочно-модульних контейнерах.

КРП з подвійною системою збірних шин  ТЕМ-DBS-10 комплектуються комутаційними апаратами компанії Schneider Electric.

Переваги

Комплектний розподільчий пристрій (далі КРП), з подвійною системою збірних шин серії ТЕМ-DBS-10 виробництва ТОВ «ТЕХЕЛЕКТРОМОНТАЖ» мають основні переваги:

  • зменшені розміри шаф  КРП ;
  • корпус виконаний зі сталі з алюмоцинковим покриттям(оцинкованої сталі);
  • корпус розділений на відсіки металевими перегородками і має підвищену механічну міцність;
  • безпека обслуговування:
    • наявність механічних і електромагнітних блокувань, які оберігають від помилок під час оперативних перемикань;
    • конструкція, що захищає від ураження електричної дуги;
  • простота технічного обслуговування і ремонту, зручний доступ до апаратури і місця приєднання кабелів;
  • використання сучасної апаратури;
  • моторизований привід «вкочування-викочування» вимикача (на замовлення);
  • моторний привід управління роз’єднувачами (на замовлення);
  • моторний привід управління заземлючими ножами (на замовлення);
  • мала вага нових комутаційних апаратів;
  • екологічно сумісний – виготовлений з матеріалів, що піддаються вторинній переробці.

Параметри

Конструкція КРП ТЕМ-DBS-10.
  1. Відсік збірних шин
  2. Відсік головного апарату
  3. Відсік кабельних приєднань
  4. Релейний відсік
  1. Головний апарат
  2. Трансформатори струму
  3. Шинний роз’єднувач
  4. Лінійний роз’єднувач
  5. Трансформатори напруги (на малюнку не показаний – на вимогу)
  6. Опорні полімерні ізолятори
  7. Обмежувачі напруги
  8. Місце підключення кабелю
  9. Місце встановлення вторинної комплектації

Параметри комплектного розподільчого пристрою серії ТЕМ-DBS-10 з подвійною системою збірних шин приведені в таблиці.

Комплектний розподільчий пристрій  ТЕМ-DBS-10
№ Найменування параметру Од. вим Значення
1 Номінальна напруга кВ 3; 6; 10; 15
2 Максимальна робоча напруга відносно номінальної кВ 3,6; 7,2; 12; 17,5
3 Випробувальна напруга промислової частоти кВ/1хв. 24; 32; 42
4 Номінальна напруга що витримується при грозовому імпульсі кВ 40; 60; 75; 95
5 Номінальна напруга допоміжних кіл В

DC – 24-30, 48-60, 100-130, 200-250;

AC – 24, 48, 100-130, 200-250
6 Номінальна частота Гц 50; 60
7 Номінальний струм головних кіл А 630; 1250; 1600; 2000; 2500; 3150
8 Номінальний струм збірних шин А 630; 1250; 1600;2000; 2500; 3150
9 Номінальний струм відключення вимикача кА 20; 25; 31,5
10 Номінальний струм відключення контактора кА 4,5; 6; 8; 10
11 Струм термічної стійкості кА 16; 20; 25; 31,5
12 Час протікання струму термічної стійкості с 3
13 Струм електродинамічної стійкості головних ланцюгів кА 26; 51; 64; 81
14 Номінальна потужність вмонтованих в шафу трансформаторів власних потреб кВА 25; 40; 63
15 Рівень ізоляції за ГОСТ 1516.3, ДСТУ EN 60071-1 нормальна
16 Види ізоляції повітряна; комбінована
17 Наявність викотних елементів в шафах з викотними елементами*
18 Наявність ізоляції струмоведучих частин

з ізольованими шинами;

з частково ізольованими шинами
19 Вид лінійних високовольтних приєднань

кабельний;

шинний
20 Вид обслуговування

односторонній;

двосторонній
21 Ступінь захисту оболонки при закритих дверях за ДСТУ EN 60529 ІР 40
22 Вид керування

місцеве;

дистанційне
23 Тип вимикача

EvoPact HVX EP-12 kV; EvoPact HVX EP-17,5 kV;

EasyPactEXE-12 kV; EasyPactEXE-17,5 kV;

ISF1- 12kV; LF -12,5 kV;LF-17,5 kV;

VAH generator circuit breaker-12 кV;

VAH generator circuit breaker-17,5 кV;

SF1-12kV; SF1-17,5kV; VXA-17,5 кV

виробництва Schneider Electric
24 Тип контактора

CBX, CVX, Rollarc

виробництва Schneider Electric
25 Тип вимикача навантаження

LBSkit- 12 kV; AirPact-12 кV

виробництва Schneider Electric
26 Тип роз’єднувача MV Indoor switches OW
27 Наявність моторизованого приводу «вкочення- викочування»* За додатковим замовленням
28 Наявність моторизованого приводу управління  заземлювачем** За додатковим замовленням
29 Наявність моторизованого приводу управління вимикачів навантаження або роз’єднувачів*** За додатковим замовленням
30 Габаритні розміри
  Ширина мм 600/1000
  Глибина мм 2310
  Висота мм 2500
31 Кліматичне виконання та и категорія розміщення по ГОСТ15150 У3
32

Умови експлуатації:

– верхнє робоче значення температури навколишнього  повітря; + 55ºС;

– нижнє робоче значення температури навколишнього  повітря; – 40ºС;

– верхнє значення відносної вологості повітря 100% при + 25ºС;

– навколишнє середовище пожежо- та вибухобезпечне, яке не містить агресивних газів і випарів, хімічних відкладень, не насичене струмопровідним пилом і водяними парами;

– тип атмосфери II, промислова по ГОСТ15150.
33

Примітка:

Термічна і електродинамічна стійкість трансформаторів струму – згідно їх технічних параметрів.

* Моторизовані викотні елементи за погодженням.

**Моторизовані приводи управління заземлювачем за погодженням.

***Моторизовані приводи управління вимикачів навантаження/роз’єднувачів за погодженням.
